Apache + Tomcat 세션 클러스터링

로드밸런싱을 사용하여 Apache + Tomcat(N개) 환경을 구성했을 때, 일반적인 서비스에서 세션 클러스터링은 필수일 것입니다. 오늘은 세션 클러스터링 설정에 관한 내용을 정리해봤습니다.

해당 포스팅에서는 Apache, Tomcat은 설치 및 서비스 등록이 되어 있다는 가정하에 로드밸런싱 설정부터 소개합니다.

테스트 환경

Windows 10
Spring boot
Tomcat 9

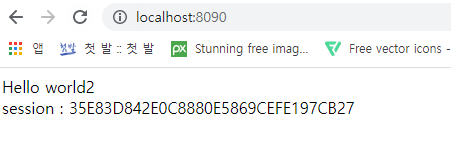

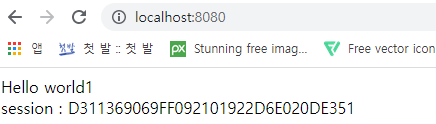

먼저 로드밸런싱 테스트를 위해 index.jsp 페이지를 다음과 같이 만들었다.

WAS1 : port - 8080 / ajp - 8009

WAS2 : port - 8090 / ajp - 8099

<%@ page language="java" contentType="text/html; charset=UTF-8"
    pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Insert title here</title>
</head>
<body>
Hello world1<br>

session : <%=session.getId() %>
</body>
</html>

1. 로드밸런싱

1-1. Apache 설정

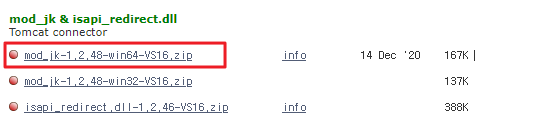

먼저 Apache + Tomcat 연동을 위해 mod_jk를 사이트에서 다운받는다.

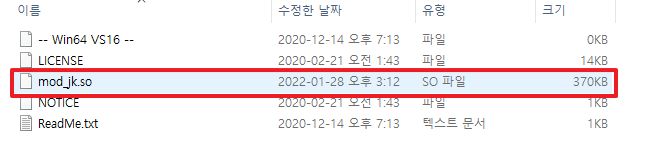

다운받은 mod_jk.so를 apache가 설치된 폴더 - modules 폴더로 옮긴다.

Apache 설정 파일 httpd.conf 파일이 위치한 폴더(보통은 Apache24-conf)에 workers.properties(로드밸런싱 설정 파일)을 생성한다.

workers.properties

worker.list=loadbalancer

worker.loadbalancer.type=lb
worker.loadbalancer.balance_workers=was1,was2

worker.was1.type=ajp13
worker.was1.host=localhost
worker.was1.port=8009
worker.was1.lbfactor=1

worker.was2.type=ajp13
worker.was2.host=localhost
worker.was2.port=8099
worker.was2.lbfactor=1

그리고 httpd.conf 파일에 아래와 같이 설정 파일을 추가해준다.(위치는 자유)

httpd.conf

LoadModule jk_module modules/mod_jk.so
<IfModule jk_module>
	JkWorkersFile conf/workers.properties

	JkLogStampFormat "[%a %b %d %H: %M: %S %Y]"
	JkLogFile "|bin/rotatelogs.exe -l logs/mod_jk_%Y%m%d.log 86400"
	JkLogLevel Info

	JkMount /* loadbalancer
</IfModule>

1-2. Tomcat 설정

각각의 Tomcat - server.xml에 AJP 포트에 대한 주석을 풀어주면 된다.

AJP 기본 포트는 8009이며, 현재 같은 서버내에서 두 대의 Tomcat을 돌리는 환경이기에 충돌 방지를 위해 WAS2는 8099로 설정했다.

server.xml

 <!-- Define an AJP 1.3 Connector on port 8009 -->
    <Connector protocol="AJP/1.3" port="8009" redirectPort="8443" secretRequired="false"/>

server.xml

<!-- Define an AJP 1.3 Connector on port 8009 -->
    <Connector protocol="AJP/1.3" port="8099" redirectPort="8443" secretRequired="false"/>

로드밸런싱 설정은 여기까지이다. Apache, Tomcat 실행을 해서 접속을 할 때마다 세션 아이디가 달라진다면 성공이다.

2. 세션 클러스터링

이제 두 대의 WAS 세션을 공유하여 세션 아이디가 같도록 변경시키는 작업을 해보자.

Spring boot가 아니라면 web.xml을 설정하는 방법이 있다.

@SpringBootApplication 어노테이션이 위치한 메인 클래스에서 ServletWebServerFactory 클래스 빈을 등록해준다.

WasTestApplication.java

package com.example.demo;

import org.apache.catalina.Context;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.web.embedded.tomcat.TomcatServletWebServerFactory;
import org.springframework.boot.web.servlet.server.ServletWebServerFactory;
import org.springframework.context.annotation.Bean;

@SpringBootApplication
public class WasTestApplication {

	public static void main(String[] args) {
		SpringApplication.run(WasTestApplication.class, args);
	}

	private static boolean distributable;

	public static boolean getDistributable() {
		return distributable;
	}

	@Bean
	public ServletWebServerFactory tomcatFactory() {
		return new TomcatServletWebServerFactory() {
			@Override
			protected void postProcessContext(Context context) {
				WasTestApplication.distributable = context.getDistributable();
			}
		};
	}

}

각각의 Tomcat - server.xml에 <Engine> 태그에 jvmRoute 설정을 추가한다.

이 때 jvmRoute값은 Apache 로드밸런싱 설정시 지정한 workers 이름을 입력한다.

worker.loadbalancer.balance_workers=was1,was2

<Engine name="Catalina" defaultHost="localhost" jvmRoute="was1">

<Engine name="Catalina" defaultHost="localhost" jvmRoute="was2">

<Engine> 태그 아래에 주석처리된 <Cluster> 태그를 해제해주고 아래와 같이 추가한다.

server.xml

<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster" channelSendOptions="8">
    <Manager className="org.apache.catalina.ha.session.DeltaManager" expireSessionsOnShutdown="false" notifyListenersOnReplication="true"/>
    <Channel className="org.apache.catalina.tribes.group.GroupChannel">
        <Membership className="org.apache.catalina.tribes.membership.McastService"
            address="228.0.0.4"
            port="45564"
            frequency="500"
            dropTime="3000"/>
        <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
            address="auto"
            port="4000"
            autoBind="10"
            selectorTimeout="5000"
            maxThreads="6"/>
        <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
            <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
        </Sender>
        <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
        <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatchInterceptor"/>
    </Channel>
    <Valve className="org.apache.catalina.ha.tcp.ReplicationValve" filter=""/>
    <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>
    <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>
</Cluster>

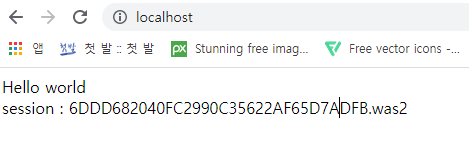

설정이 잘되었다면 접속을 여러번해도 같은 세션 아이디가 조회되는 것을 확인할 수 있다.

참고자료

Apache Tomcat 8 (8.5.75) - Clustering/Session Replication How-To

Simply add to your or your element to enable clustering. Using the above configuration will enable all-to-all session replication using the DeltaManager to replicate session deltas. By all-to-all, we mean that every session gets replicated to all the other

tomcat.apache.org

톰캣 세션공유(세션 클러스터링)

세션 클러스터링이란 두 개 이상의 WAS가 있을 때 두 개 이상의 WAS에서 같은 세션을 사용하게 처리하는것을 말합니다. 모든 서비스에서 세션이 중요하지만, 특히 실시간으로 빠르게 돈의 이동이

dojjong.tistory.com
